現在激光打標機一次打標面積普遍比較小，一般在300*300mm/次范圍內，如果要想進行大幅面激光打標就需要用到如下介紹的動態聚焦激光打標機

　　動態聚焦激光打標機的動態聚焦掃描系統是專為實現小光斑、大工作范圍和高靈活性的激光掃描所設計的，適用于CO2、YAG及光纖激光器。已成熟的應用在多個行業中，最為顯著的特色是速度，也就提高了加工企業的效率。

　　動態聚焦掃描系統由箱體、動態軸、動態聚焦鏡片組、XY掃描振鏡、XY反射鏡片及保護窗組成。輸入信號為數字信號，支持XY2-100協議，最佳入射光斑直徑為15mm，共分為300 x 300~600 x 600，400x400~800 x 800，600x600~1500 x 1500（單位：mm2）六種掃描范圍。

　　動態聚焦掃描系統具有結構緊湊、堅固防塵、安裝方便精確、抗干擾能力強等特點。該系統的設計充分考慮了振鏡電機及驅動板的散熱問題，確保了長期工作狀態下的系統的穩定性。

　　大范圍打標的最好解決方案就是利用激光打標機動態調焦系統——它是迄今為止要求光斑小、打標面積大的最佳解決方案，它將高速度、靈活性和高達1500×1500mm的打標范圍完美結合起來。

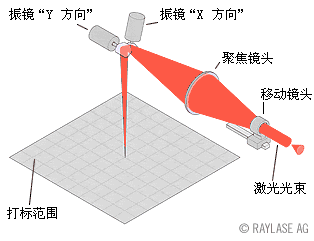

                 三維動態聚焦示意圖
　　三維動態聚焦技術原理（見上圖）是：動態聚焦技術是振鏡式掃描激光打標機控制系統的核心部分,在普通聚焦鏡前加了一個Z方向運動的動態聚焦鏡,隨著掃描位置的不同而改變動態聚焦鏡的前后移動位置,通過微調動態聚焦鏡和聚集鏡之間的距離來實現聚焦補償,使遠離原點的激光束的光斑直徑再次與原點的光斑達到一樣大,確保掃描平面上的聚焦準確性,再經過X振鏡和Y振鏡掃描后聚焦在需要打標的工件表面上,它是迄今為止要求光斑小、打標面積大的最佳解決方案。通過X振鏡、Y振鏡和Z振鏡構成三維聚焦的技術解決了激光束經過聚焦鏡后因焦平面是球面而工件表面是平面所引起的在打標平面上的聚焦光斑變大,打標線條寬度不一樣的問題。通過改變動態聚焦鏡的位置,使其焦點仍然在工件的表面上,實現所有在打標范圍內的光斑直徑一樣大并且光斑直徑又小的效果。這種方式是典型的振鏡式的pre-scan。

　　普通的振鏡型激光打標機采用的是post-scan的方式，激光器輸出的光束先經振鏡進行掃描，然后通過F一Theta透鏡聚焦到掃描平面上。這種方式控制起來比較容易，但是掃描面積受到F一下heta透鏡的限制，而且掃描平面內的每個光點的大小不一樣。中間的較小，周圍較大，而且容易產生枕型和腰鼓型失真。這種方式的優點是控制軟件容易實現，成本較低，速度較快，因而為大多數振鏡式掃描的激光打標機所采用。
